Özel aletler
| Açıklama | Parça Numarası | Mkt. |
|---|---|---|
| DARBE AYAR SOMUN ANAHTARI | 94448-82B | 1 |
Genel
Arka amortisör yay ön yükü, motosikletin taşıyacağı ağırlığa ayarlanabilir ve beş ön yük derecesine sahiptir. Somunu çevirirken bu ayarlara dikkat ediniz.
Amortisörleri motosikletin hem sağında hem de solunda eşit şekilde ayarlamak için, ayar numaralarını referans olarak kullanınız.
Ayarlama
UYARIHer iki amortisörü de eşit ayarlayın. Yanlış ayar yapmak, denge ve kullanımı ölüm veya ciddi yaralanmayla sonuçlanabilecek şekilde olumsuz yönde etkiler. (00036b)
DIKKAT
Amortisör ayar manşonunu, 5. ayarlama ayarını geçecek şekilde saat yönünde çevirmeyin. Aksi takdirde ekipmanın zarar görmesine neden olabilir. (00166b)
- Bakınız Şekil 1. Amortisör alt somununun etrafına bir DARBE AYAR SOMUN ANAHTARI (Parça Numarası:94448-82B) yerleştiriniz.
- Bakınız Tablo 1. Arka amortisör yay ön yükünü ayarlamak için, yay ayarlama kamını istenilen konuma döndürünüz. Kam dışı konuma dönerken, kamlar zıt yöne geri çekilmedir.
- Somunu saat yönünde (büyük sayılara doğru) çevirerek ön yükü artırınız.
- Somunu saat yönünün tersine çevirerek ön yükü azaltınız.
Tablo 1. Önerilen Ön Yük
YÜK* | KONUM** |
|---|---|
75 kg (165 lb) değerinden az
| 1 |
75–89 kg (165–195 lb) | 2 |
89–102 kg (195–225 lb) | 3 |
102–116 kg (225–255 lb) | 4 |
116 kg (255 lb) ila izin verilen maksimum ilave ağrılık (bkz. Teknik Özellikler → Teknik Özellikler → Ağırlıklar) | 5 |
* Yük, sürücü, yolcu, aksesuarlar ve kargonun toplam ağırlığını içerir. ** Ön yük konumları için bkz. Kumandalar ve Göstergeler → Amortisörler → Darbe Ön Yük Kamı Konumları (tipik). | |

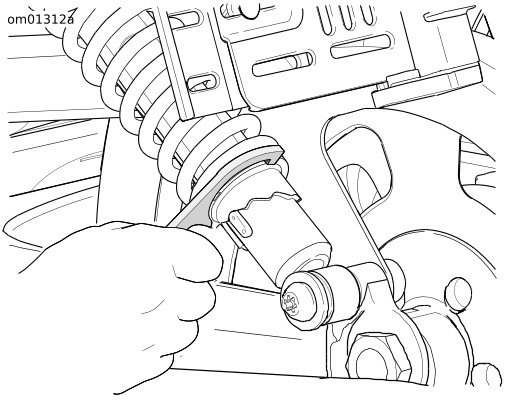

Şekil 1. Arka Amortisör Ayarı: VRSCF
Şekil 2. Darbe Ön Yük Kamı Konumları (tipik)
