Narzędzia specjalistyczne

Opis	Nr kat	Szt.
SHOCK ADJUSTMENT SPANNER (AMORTYZOWANY KLUCZ REGULACYJNY)	94448-82B	1

Wyreguluj obciążenie wstępne sprężyny amortyzatora dla pełnego obciążenia. Zwiększaj wstępne obciążenie dla dużych obciążeń. Zmniejszaj wstępne obciążenie dla mniejszych obciążeń.

OSTRZEŻENIE

Wyreguluj równomiernie oba amortyzatory. Niewłaściwe ustawienie może mieć niekorzystny wpływ na stabilność i prowadzenie, co może z kolei być przyczyną śmierci lub poważnych obrażeń ciała. (00036b)

POWIADOMIENIE

Nie należy obracać kołnierza regulacyjnego amortyzatora w prawo poza pozycję regulacji 5. Mogłoby to spowodować uszkodzenie wyposażenia. (00166b)

UWAGA

Niektóre modele mają osłonę nad krzywką wstępnego obciążenia. Wsuń zęby klucza regulacyjnego w otwory osłony.

Zobacz Rysunek 1. Używając SHOCK ADJUSTMENT SPANNER (AMORTYZOWANY KLUCZ REGULACYJNY) (Nr kat:94448-82B), obróć w lewo krzywkę wstępnego obciążenia, aż do zablokowania. Licząc pojedyncze pozycje zatrzymania, obracaj klucz w prawo i licz każdą pozycję do specyfikacji. Sprawdź w Tabela 1 (FLD) lub Tabela 2 (inne modele).

1	Osłona krzywki wstępnego obciążenia
2	Klucz

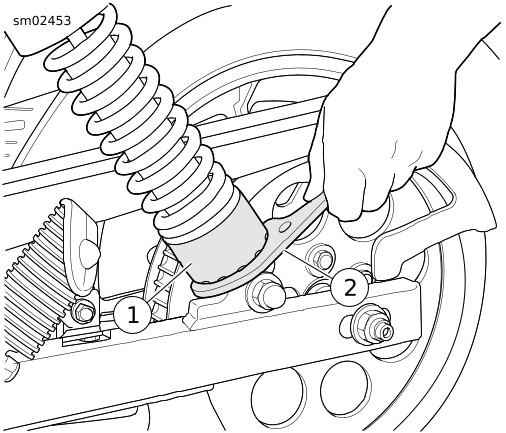

Rysunek 1. Regulacja wstępnego obciążenia tylnego amortyzatora

Tabela 1. Zalecane obciążenie wstępne amortyzatora: Model FLD

OBCIĄŻENIE*	POŁOŻENIE**
Mniejsza niż 86 kg (190 lb)	1
86–109 kg (190–240 lb)	2
109–132 kg (240–290 lb)	3
132–154 kg (290–340 lb)	4
154 kg (340 lb) do maksymalnego dopuszczalnego dodanego obciążenia (sprawdź w Specyfikacja → Specyfikacja → Masa)	5
*Pasażer/Ładunek: Na każde 16 kg (35 lb) wagi bagażu lub pasażera, zwiększ regulację wstępnego obciążenia o jedną pozycję. NIe przekraczaj maksymalnego dopuszczalnego dodanego obciążenia. **Zobacz Konserwacja i smarowanie → Regulacja wstępnego obciążenia amortyzatora → Pozycje krzywki wstępnego obciążenia amortyzatorów.

Tabela 2. Zalecane obciążenie wstępne amortyzatora: Modele Dyna z wyjątkiem FXD

OBCIĄŻENIE*	POŁOŻENIE**
OBCIĄŻENIE*	FXDF, FXDL	FXDC, FXDWG, FXDB
Mniejsza niż 60 kg (135 lb)	1	1
60–75 kg (135–165 lb)	1	2
75–89 kg (165–195 lb)	2	3
89–102 kg (195–225 lb)	3	4
102–116 kg (225–255 lb)	4	5
116 kg (255 lb) do maksymalnego dopuszczalnego dodanego obciążenia (sprawdź w Specyfikacja → Specyfikacja → Masa)	5	5
Dodaj wagę kierowcy, pasażera, stroju do jazdy, akcesoriów i ładunku. *Zobacz Konserwacja i smarowanie → Regulacja wstępnego obciążenia amortyzatora → Pozycje krzywki wstępnego obciążenia amortyzatorów.

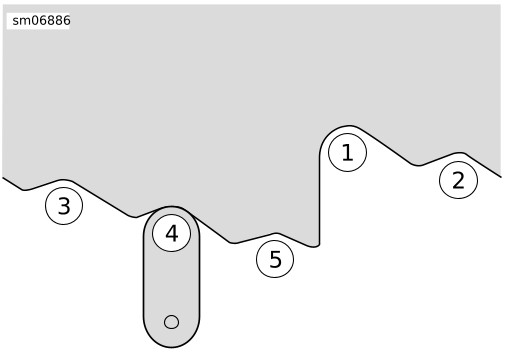

Rysunek 2. Pozycje krzywki wstępnego obciążenia amortyzatorów
