Ausbau
Filtereinsatz in regelmäßigen Abständen überprüfen. Bei Betrieb unter staubigen Bedingungen häufiger prüfen. Siehe Wartungsplanung → Wartungsprotokoll → Regelmäßige Wartungsintervalle: Harley-Davidson Dyna-Modelle 2017.
  1. Siehe Abbildung 1. Abdeckungsschraube (1) und Abdeckung (2) mit Dichtung (3) entfernen.
  2. Die Entlüftungsschläuche (6) vom Luftfiltereinsatz (5) entfernen.
  3. Filter-/Halterungsschrauben (9) und Halterung (8) entfernen.
  4. Filter (5) und Dichtung (7) entfernen.
  5. Den Filtereinsatz bei Bedarf überprüfen und reinigen. Siehe Wartung und Schmierung → Filterreinigung: 96, 103 und High Output 103.
Einbau
HINWEIS
Bevor der Motor angelassen wird, den Luftfilter einbauen. Bei Nichtbefolgung dieser Anweisung kann Schmutz in den Motor gelangen und den Motor beschädigen. (00207a)
1. Siehe Abbildung 1. Den Filtereinsatz (5) und die Dichtung (7) an der Grundplatte anbringen.
2. Prüfen, dass die Schnellschlussmutter (4) auf der Halterung (8) eingerastet ist.
3. Die Halterung und die Filter-/Halterungsschrauben (3) anbringen. Auf folgendes Drehmoment anziehen: 4,5–6,8 N·m (40–60 in-lbs).
4. Prüfen, dass die Dichtung (3) an der Abdeckung (2) angebracht ist. Die Abdeckung anbringen.
5. Auf das Gewinde der Abdeckungsschraube (1) einen Tropfen LOCTITE GEWINDESICHERUNGSMITTEL 243 (blau) auftragen. Eventuell vorhandene Ziereinsätze und die Abdeckungsschraube anbringen. Auf folgendes Drehmoment anziehen: 4,1–6,8 N·m (36–60 in-lbs).

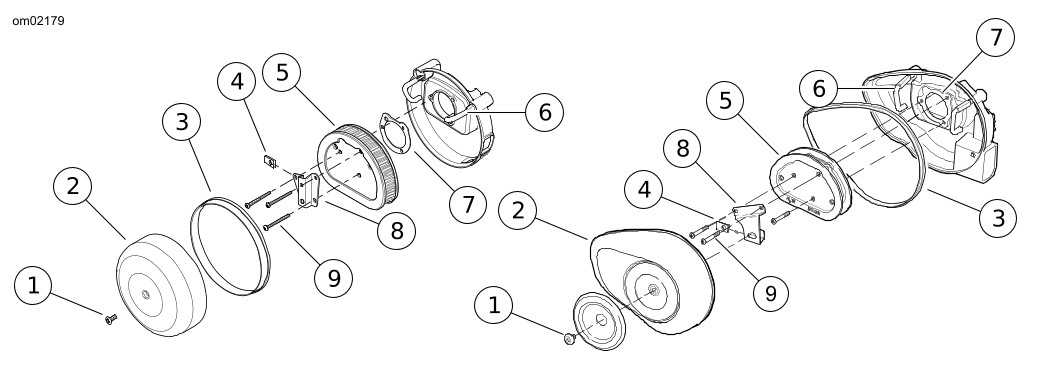

1Deckelschraube
2Luftfilterabdeckung
3Abdeckungsdichtung
4Schnellschlussmutter
5Filtereinsatz
6Entlüftungsschlauch (2)
7Dichtung
8Halterung
9Filter-/Halterungsschrauben (3)
Abbildung 1. Baugruppe Luftfiltergehäuse: alle außer 103 High Output und FXDLS
