Špeciálne náradie
PopisČ. dieluMnožstvo
KĽÚČ NA TLMIČE
94448-82B
1

Všeobecné informácie
Predpätie pružiny zadného tlmiča nárazov je možné nastaviť podľa aktuálnej hmotnosti motocykla. Objímku predpätia je možné nastaviť v piatich stupňoch. Pri otáčaní objímky sa riaďte označením jednotlivých polôh nastavenia.
Vždy nastavte pravé a ľavé nárazy na rovnaký stupeň prispôsobenia.
Nastavenie
VÝSTRAHA
Obidva tlmiče nárazov nastavujte zhodne. Nesprávne nastavenie môže nepriaznivo ovplyvniť stabilitu a ovládanie motocykla, čo môže viesť k nehode s následkom smrti alebo ťažkého zranenia. (00036b)
UPOZORNENIE
Neotáčajte nastavovaciu objímku tlmiča nárazov v smere hodinových ručičiek za polohu 5. Mohli by ste mechanizmus poškodiť. (00166b)
  1. Pozrite Obrázok 1. Nasaďte kľúč KĽÚČ NA TLMIČE (Č. dielu:94448-82B) na spodnú objímku tlmiča nárazov.
  2. Pozrite Tabuľka 1. Nastavenie predpätia pružiny zadného tlmiča sa vykonáva otočením vačky nastavenia do požadovanej polohy. Pri zmenšovaní predpätia otáčajte vačky v opačnom smere.
    1. Pri otáčaní objímky v smere hodinových ručičiek (k vyšším číslam) sa predpätie zvyšuje.
    2. Pri otáčaní objímky proti smeru hodinových ručičiek sa predpätie znižuje.
Tabuľka 1. Odporučené predpätie
ZAŤAŽENIE*
POLOHA**
Menej ako 75 kg (165 lb)
1
75–89 kg (165–195 lb)
2
89–102 kg (195–225 lb)
3
102–116 kg (225–255 lb)
4
116 kg (255 lb) až po maximálnu povolenú užitočnú hmotnosť (pozrite Špecifikácie → Špecifikácie → Hmotnosti)
5
* Zaťažením sa rozumie súčet hmotnosti vodiča, spolujazdca, príslušenstva a nákladu.
** Polohy predpätia uvádza Ovládacie prvky a kontrolky → Tlmiče nárazov → Polohy vačky nastavenia predpätia pružiny tlmiča.

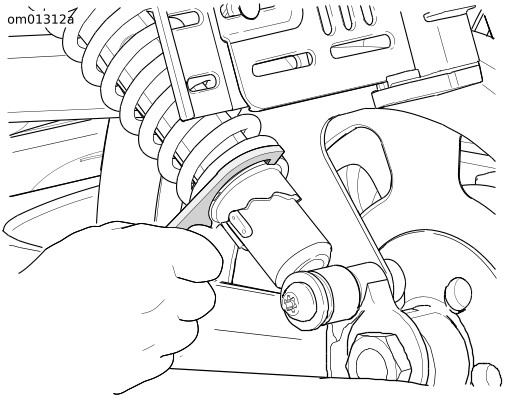

Obrázok 1. Nastavenie zadných tlmičov nárazov: model VRSCF

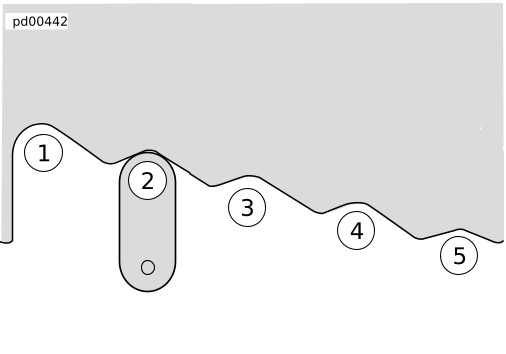

Obrázok 2. Polohy vačky nastavenia predpätia pružiny tlmiča
