Speciális szerszámok
LeírásCikkszMenny.
SHOCK ADJUSTMENT SPANNER (lengéscsillapító-állító villáskulcs)
94448-82B
1

Általános tudnivalók
A hátsó lengéscsillapító rugójának előfeszítése a motorkerékpár által szállított tömeghez állítható. Az előfeszítő perem öt fokozatban állítható. Jegyezze meg a beállítás mértékét, amikor az állítógyűrűt elfordítja.
A bal és jobb oldali lengéscsillapítót mindig azonos értékre állítsa.
Beállítás
FIGYELEM
A két lengéscsillapítót egyformán állítsa be. A nem megfelelő beállítás ronthatja a stabilitást és vezethetőséget, ami súlyos vagy akár halálos személyi sérüléshez is vezethet. (00036b)
ÉRTESÍTÉS
Az 5. fokozatnál ne forgassa tovább jobbra a lengéscsillapító beállítógyűrűjét. Ha így tesz, károsodhat a szerkezet. (00166b)
  1. Lásd: Ábra 1. Illesszen egy SHOCK ADJUSTMENT SPANNER (lengéscsillapító-állító villáskulcs) (Cikksz:94448-82B) szerszámot a lengéscsillapító alsó pereme köré.
  2. Lásd: Táblázat 1. A hátsó lengéscsillapító rugójának előfeszítése a rugó előfeszítő bütyök kívánt helyzetbe fordításával állítható. A bütyökről való lefordulás után engedje után a bütyköket az ellenkező irányba.
    1. Az előfeszítés növeléséhez fordítsa a peremet az óramutató járásának irányába (a magasabb számok irányába).
    2. Az előfeszítés csökkentéséhez fordítsa a peremet az óramutató járásával ellentétes irányba.
Táblázat 1. Ajánlott előfeszítés
TERHELÉS*
POZÍCIÓ**
Kevesebb, mint 75 kg (165 lb)
1
75–89 kg (165–195 lb)
2
89–102 kg (195–225 lb)
3
102–116 kg (225–255 lb)
4
116 kg (255 lb) maximálisan hozzáadott megengedett tömegig (lásd Műszaki adatok → Műszaki adatok → Tömegek)
5
* A terhelés a motoros, utas, tartozékok és rakomány tömegét együttesen foglalja magába.
** Az előfeszítési pozíciókat lásd: Kezelőszervek és visszajelzők → Lengéscsillapítók → A lengéscsillapító előfeszítő bütykének helyzetei.

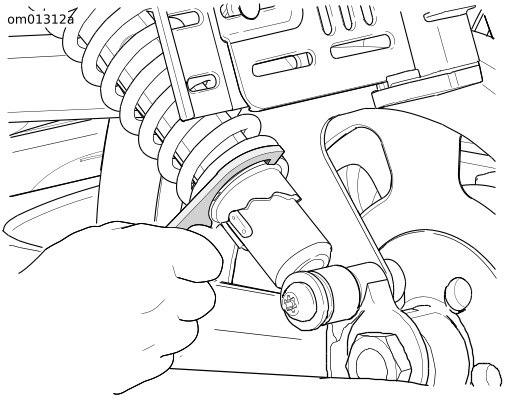

Ábra 1. A hátsó lengéscsillapító beállítása: VRSCF

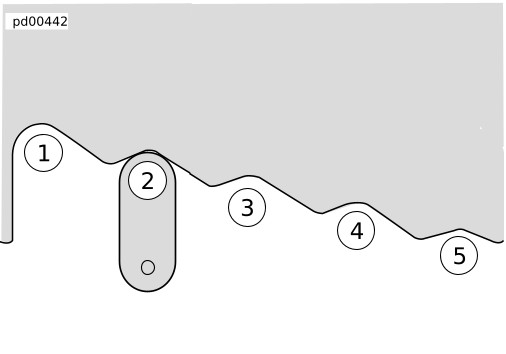

Ábra 2. A lengéscsillapító előfeszítő bütykének helyzetei
