Pantalla LCD
Vea Figura 1. La pantalla LCD (1) muestra el velocímetro, el odómetro y el reloj digitales y los mensajes de texto. La pantalla LCD se ilumina cuando el interruptor de llave está en la posición de ON (encendido) o de P (estacionamiento). Vea Controles e indicadores → Pantalla LCD.
Tacómetro
AVISO
Vea la sección RECOMENDACIONES DE OPERACIÓN. No opere el motor por encima de las RPM máximas de seguridad como se muestra en OPERACIÓN (zona roja del tacómetro). Baje las RPM colocando una marcha más alta o reduciendo la cantidad de aceleración. De no reducir las RPM, se podría dañar el equipo. (00159a)
El tacómetro (2) muestra la velocidad del motor en revoluciones por minuto (RPM x 1000). En la medida que el tacómetro se acerca a la línea roja, el color de la aguja cambia de naranja a rojo.
Interruptor de palanca
El interruptor de palanca (3) se utiliza para seleccionar la información que se muestra en la pantalla LCD. Con el motor en marcha, presione el interruptor de palanca para mostrar las siguientes pantallas:
- Posición de marchas
- Temperatura del refrigerante y voltaje de batería
- Brillo de la pantalla
- Consumo promedio de combustible
- Consumo instantáneo de combustible
Interruptor del modo
El interruptor de modo (4) se usa para seleccionar el odómetro que se va a mostrar:
- Odómetro principal
- TRIP 1, odómetro de recorrido 1
- TRIP 2, odómetro de recorrido 2
- Odómetro de servicio
- Odómetro de nivel bajo de combustible
Luces indicadoras
En la parte superior del grupo de instrumentos, se encuentran cuatro luces indicadoras (5). Vea Controles e indicadores → LUCES INDICADORAS.
Luces de advertencia
En el borde derecho del grupo de instrumentos se encuentran cinco luces de advertencia (6). Estas luces indican condiciones del vehículo que requieren atención. Vea Controles e indicadores → Luces de advertencia.
LED del modo de antirrobo
El LED del modo de antirrobo (7) destella cuando el sistema de seguridad está activado. Vea la descripción y el funcionamiento del sistema de seguridad en Controles e indicadores → SISTEMA DE SEGURIDAD. Vea la configuración del sistema de seguridad en Controles e indicadores → Configuración del grupo de instrumentos.
| 1 | Pantalla de cristal líquido (LCD) |
| 2 | Tacómetro |
| 3 | Interruptor de TOGGLE (palanca) |
| 4 | Interruptor del MODE (modo) |
| 5 | Luces indicadoras |
| 6 | Luces de advertencia |
| 7 | LED del modo de antirrobo |

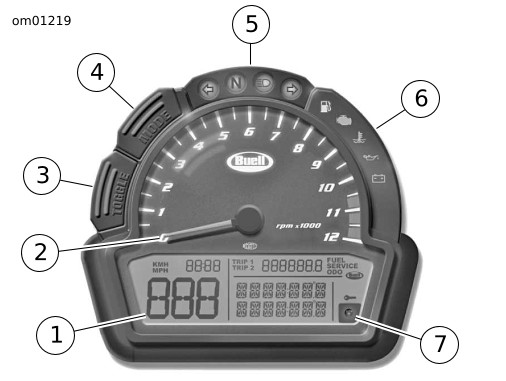

Figura 1. Grupo de instrumentos
