Écran à cristaux liquides
Voir Figure 1. L’écran à cristaux liquides (1) affiche un indicateur de vitesse numérique, un compteur kilométrique, une horloge et des messages textuels. L’écran à cristaux liquides s’allume lorsque le contacteur à clé est en position marche (ON) ou stationnement. Voir Commandes et indicateurs → Écran LCD.
Compte-tours
AVIS
Voir la section CONSIGNES D'UTILISATION. Ne pas faire tourner le moteur plus vite que le régime maximum indiqué dans la section FONCTIONNEMENT (zone rouge du compte-tours). Baisser le nombre de tr/min en passant à une vitesse supérieure ou en réduisant les gaz. Ne pas suivre cette consigne risque de provoquer des dommages matériels. (00159a)
Le compte-tours (2) affiche la vitesse du moteur en tours par minute (tr/min x 1 000). À mesure que le compte-tours s’approche de la ligne rouge, la couleur de l’aiguille passe de l’orange au rouge.
Commutateur à bascule
Le commutateur à bascule (3) est utilisé pour afficher des informations sur l’écran à cristaux liquides. Pendant que le moteur tourne, appuyer sur le commutateur à bascule pour afficher les écrans suivants :
- Position des vitesses
- Température du liquide de refroidissement et tension de batterie
- Intensité d’écran
- Consommation moyenne de carburant
- Consommation instantanée de carburant
Commutateur de mode
Le commutateur de mode (4) est utilisé pour sélectionner le compteur kilométrique à afficher :
- Compteur kilométrique principal
- Compteur kilométrique 1
- Compteur kilométrique 2
- Compteur kilométrique d’entretien
- Compteur kilométrique de niveau bas de carburant
Indicateurs lumineux
Quatre indicateurs lumineux (5) sont situés le long du haut du groupe d’instruments. Voir Commandes et indicateurs → INDICATEURS LUMINEUX.
Témoins d’avertissement
Cinq témoins d’avertissement (6) sont situés le long du bord droit du groupe d’instruments. Ces témoins indiquent les conditions du véhicule qui nécessitent une attention. Voir Commandes et indicateurs → Témoins d'avertissement.
DÉL de mode antivol
La DÉL de mode antivol (7) clignote lorsque le système de sécurité est armé. Voir Commandes et indicateurs → SYSTÈME DE SÉCURITÉ pour la description et le fonctionnement du système de sécurité. Voir Commandes et indicateurs → Configuration du groupe d'instruments pour la configuration du système de sécurité.
| 1 | Affichage à cristaux liquides (LCD) |
| 2 | Compte-tours |
| 3 | Commutateur à bascule |
| 4 | Commutateur de mode |
| 5 | Indicateurs lumineux |
| 6 | Témoins d’avertissement |
| 7 | DÉL de mode antivol |

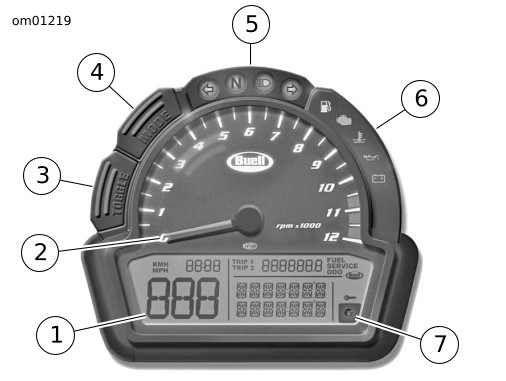

Figure 1. Groupe d’instruments
