โปรดดู รูปภาพ 1 กดสวิตช์ข้อมูลยานพาหนะเพื่อแสดงสถานะและการวัดจากระบบยานพาหนะ การวัดทั้งหมดจะแสดงเป็นหน่วยอังกฤษแบบสหรัฐอเมริกาหรือหน่วยเมตริกตามการตั้งค่าวิทยุ
อุณหภูมิอากาศ
แสดงอุณหภูมิของสภาพแวดล้อมโดยรอบ การวัดอาจได้รับผลกระทบจากสภาพแวดล้อมโดยรอบที่ความเร็วต่ำ เช่น รอบเดินเบาในการจราจรที่หนาแน่น การวัดไม่จำเป็นต้องบ่งบอกถึงสภาวะน้ำค้างแข็งหรือสภาพถนนอื่น ๆ
แรงดันน้ำมันเครื่องยนต์
แสดงแรงดันน้ำมันเครื่องเป็น "OK" หรือ "Not OK" หาก “ตรวจสอบน้ำมัน” ปรากฏ ให้ดับเครื่องยนต์โดยทันทีและตรวจสอบระดับน้ำมัน
ระบบบริหารจัดการอุณหภูมิการเดินเบาของเครื่องยนต์ (EITMS)
แสดงสถานะของระบบบริหารจัดการอุณหภูมิการเดินเบาของเครื่องยนต์ (EITMS) สถานะ EITMS สามารถแสดงเป็น ACTIVE, ENABLED หรือ DISABLED ดู ส่วน การทำงาน → ระบบการจัดการอุณหภูมิเครื่องเดินเบาของเครื่องยนต์สำหรับคำอธิบายของแต่ละสถานะ
ระบบเฝ้าดูแรงดันยางรถ (TPMS)
โปรดดู รูปภาพ 2 ด้วยหน้าจอสถานะยานพาหนะที่แสดงให้เลือก เพิ่มเติม เพื่อแสดงข้อมูลแรงดันลมยาง
ยางรถด้านหน้าและด้านหลัง: ยางแต่ละสีจะแสดงเป็นสีขาว (เพื่อบ่งบอกถึงความดันลมยางตามปกติ) หรือสีเหลือง (เพื่อแสดงสภาวะความดันยางต่ำ)
ข้อมูลความดันยาง: ความดันยางจะแสดงเป็น psi หรือ kPa ตามการตั้งค่าหน่วยวิทยุ ขีดกลาง (--) บ่งบอกว่าไม่มีข้อมูลปัจจุบันสำหรับความดันยาง
ไอคอนแบตเตอรี่เซ็นเซอร์ต่ำ: แบตเตอรี่เซ็นเซอร์ TPMS อยู่ในระดับต่ำสำหรับยางที่ระบุ พบตัวแทนจำหน่าย Harley-Davidson สำหรับการบริการ
ไอคอนความดันยางต่ำ: ระบบตรวจจับความดันต่ำสำหรับยางที่ระบุ หยุดยานพาหนะอย่างปลอดภัยและใช้เครื่องวัดความดันลมยางเพื่อตรวจสอบความดันของยางที่ได้รับผลกระทบแต่ละส่วน ขยายยางตามข้อมูลจำเพาะใน ส่วน ข้อมูลจำเพาะ → ข้อมูลจำเพาะ → ยางรถที่ระบุ หรือตามที่ระบุบนป้ายบนท่อลงมาของโครง
หมายเหตุ
- ห้ามใช้ระบบ TPMS เป็นเกจวัดแรงดัน เมื่อเพิ่มหรือปล่อยลมออกจากยาง ข้อมูลเซ็นเซอร์จะถูกส่งไปยัง TPMS ในช่วงเวลาที่ต่างกัน (ขึ้นอยู่กับว่ายานพาหนะอยู่ในระหว่างการเคลื่อนไหว จอดบนขาตั้ง หรือมีการเปลี่ยนแปลงความดันยางหรือไม่) ข้อมูลความดันของยางอาจไม่รีเฟรชทันทีเมื่อเพิ่มหรือปล่อยอากาศออกจากยาง อาจทำให้มีแรงดันสูงเกินหรือต่ำเกินได้
- ส่วน ข้อมูลจำเพาะ → ข้อมูลจำเพาะ → ยางรถที่ระบุ บ่งบอกว่าความดันที่ระบุสำหรับยางรถเมื่อเย็นตัว (ยานพาหนะที่จอดอยู่เป็นเวลาอย่างน้อยสามชั่วโมง) ความดันยางรถจะเพิ่มขึ้นเนื่องจากยางรถเริ่มอุ่น
คำเตือนความดันยางต่ำ
สภาพความดันยางต่ำจะทำให้คำเตือนแสดงในวิทยุ
รายละเอียด: เมื่อคำเตือนความดันยางต่ำแสดง ให้กด รายละเอียด เพื่อแสดงหน้าจอ TPMS ในวิทยุ
ค้นหาสถานีบริการน้ำมันเชื้อเพลิง: สำหรับยานพาหนะที่มีระบบนำทาง วิทยุจะแจ้งเพื่อนำทางไปยังสถานีบริการน้ำมันเชื้อเพลิงที่อยู่ใกล้

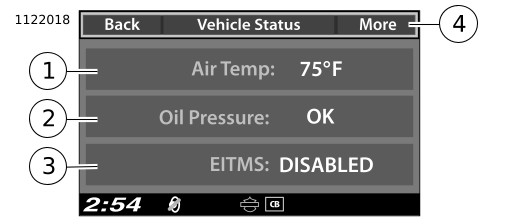

| 1 | อุณหภูมิอากาศ |
| 2 | ความดันน้ำมันเครื่องยนต์ |
| 3 | ระบบบริหารจัดการอุณหภูมิการเดินเบาของเครื่องยนต์ (EITMS) |
| 4 | แสดงหน้าจอสถานะเพิ่มเติม (หากติดตั้ง TPMS) |
รูปภาพ 1 หน้าจอสถานะยานพาหนะ (Vehicle Status Screen)

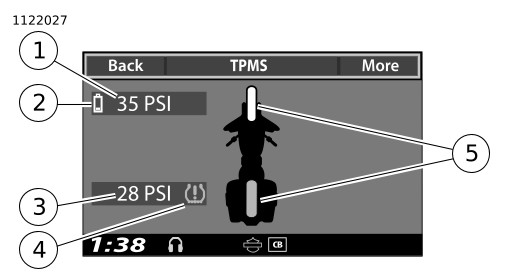

| 1 | ความดันลมยางด้านหน้า |
| 2 | แบตเตอรี่เซ็นเซอร์ต่ำ |
| 3 | แรงดันยางด้านหลัง |
| 4 | ความดันยางต่ำ |
| 5 | ล้อหน้าและหลัง |
รูปภาพ 2 ระบบเฝ้าดูแรงดันยางรถ (TPMS)
