Lásd: Ábra 1. A visszajelző lámpák a műszeregység alján helyezkednek el.
Irányjelző visszajelző lámpák
Az irányjelző visszajelzők az irányjelzők, illetve a vészvillogó működése közben világítanak.
Távolsági fényszóró visszajelző
A távolsági fényszóró visszajelző bekapcsolt távolsági fény mellett világít.
Üres fokozat visszajelző
Az üres fokozat visszajelző akkor világít, ha a sebességváltó üres fokozatban van.
A motorhűtő folyadék hőmérséklet-visszajelzője
ÉRTESÍTÉS
Ha a motorhűtő folyadék hőmérséklet-visszajelzője nem alszik ki, akkor minden esetben ellenőrizze a hűtőfolyadék szintjét. Ha a hűtőfolyadék normál szinten van és a lámpa nem alszik ki, állítsa le azonnal a motort, és ne használja, amíg nem találja meg a hiba okát és meg nem történt a szükséges javítás. Ha nem így tesz, azzal a motor károsodását okozhatja. (00158a)
FIGYELEMNe lazítsa meg vagy távolítsa el a túlnyomást biztosító hűtősapkát, amíg a motor forró. A hűtőrendszer nyomás alatt van, ezért a túlnyomást biztosító hűtősapka alól forró hűtőfolyadék és gőz távozhat, ami súlyos égési sérüléseket okozhat. A hűtőrendszer szervizelésének megkezdése előtt hagyja lehűlni a motort. (00091c)
A hűtőfolyadék hőmérséklet-visszajelzője akkor világít, ha a hűtőfolyadék hőmérséklete 117 °C (243 °F) fölé emelkedik.
A hűtőfolyadék ellenőrzésével és szükség esetén történő feltöltésével kapcsolatban lásd: Karbantartás és kenés → Hűtőfolyadékszint. Az egyéb lehetséges okokkal kapcsolatban lásd: Hibaelhárítás → Hűtőrendszer. Ha a hűtőfolyadék szintje megfelelő és a lámpa nem alszik ki, állítsa le azonnal a motort. A javítás érdekében keressen fel egy márkakereskedést.
Olajnyomás-visszajelző
ÉRTESÍTÉS
Ha az olajnyomás-visszajelző égve marad, először mindig az olajellátást ellenőrizze. Ha van elég olaj és a visszajelző nem alszik el, állítsa le azonnal a motort, és ne használja, amíg nincs meg a hiba oka, és meg nem történt a szükséges javítás. Ha nem így tesz, azzal a motor károsodását okozhatja. (00157a)
Az olajnyomás-visszajelző akkor világít, ha nem kering elegendő mennyiségű olaj a motorban.
A lámpa akkor világít, ha a motor elindítása előtt bekapcsolják a gyújtást. Járó motornál a lámpa kialszik, amint a motor fordulatszáma alapjárat fölé emelkedik.
A motorolaj ellenőrzésével és szükség esetén történő feltöltésével kapcsolatban lásd: Karbantartás és kenés → Az olajszint ellenőrzése. Az egyéb lehetséges okokkal kapcsolatban lásd: Hibaelhárítás → Motor. Ha a motorolaj szintje megfelelő és a lámpa nem alszik ki, állítsa le azonnal a motort, és a javítás érdekében keressen fel egy márkakereskedést.
| 1 | Irányjelzés balra |
| 2 | Távolsági fény |
| 3 | Üres fokozat |
| 4 | Olajnyomás |
| 5 | A motorhűtő folyadék hőmérséklete |
| 6 | Irányjelzés jobbra |
| 7 | Alacsony üzemanyagszint |
| 8 | Riasztórendszer |
| 9 | ABS (az ABS km/h ikon is látható) |
| 10 | Akkumulátor lemerülés |
| 11 | Motorhiba |

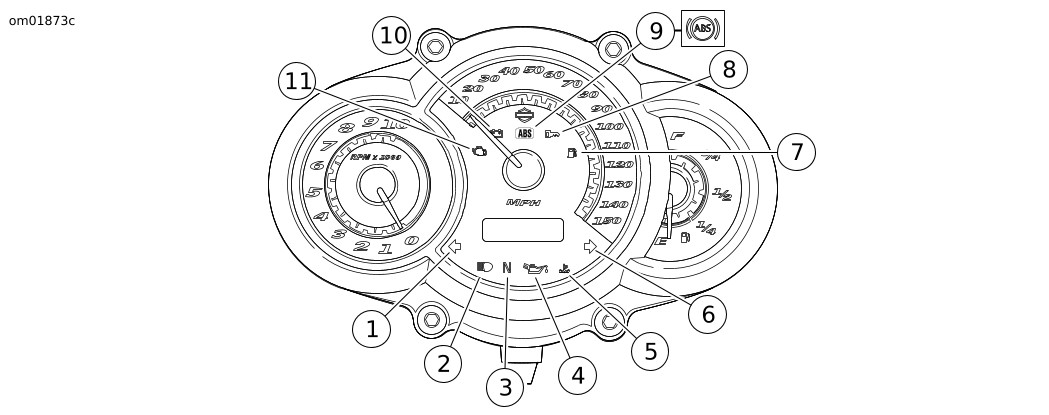

Ábra 1. Visszajelzők
